Clarity Matrix G3
LCD Video Wall System
La Solución de Video Wall LCD de Última Generación
El sistema de video wall LCD Clarity® Matrix® G3 optimiza el rendimiento superior y la fiabilidad de misión crítica de las versiones anteriores del sistema de video wall LCD Clarity® Matrix® para ofrecer la solución de video wall LCD definitiva. Basándose en los logros de la galardonada arquitectura Clarity Matrix, Clarity Matrix G3 combina las pantallas LCD de perfil ultraestrecho más finas del mundo con las mejoras líderes del sector en el procesamiento de vídeo, la instalación, la gestión y la electrónica externa, para ofrecer una solución de video wall de última generación.
Clarity Matrix G3 está disponible en modelos estándar (LX) y de alto brillo (MX) de 55". La serie también ofrece opciones de tecnología protectora Planar® ERO-LCD™ (Extended Ruggedness and Optics™) y de interacción multitáctil. Clarity Matrix G3 también cuenta con el software Planar® WallDirector™, que reduce significativamente el tiempo dedicado a configuración, funcionamiento y supervisión del video wall.
- Sistema de video wall LCD de última generación con procesamiento de video wall integrado
- Video wall LCD de bisel extremadamente estrecho de 55", con una anchura de bisel en mosaico de tan sólo 0,88 mm
- Incluye el software Planar WallDirector para simplificar la instalación, la supervisión y la gestión
- La tecnología Planar WallSync integrada elimina el tearing de vídeo y ofrece sincronización genlock (bloqueo de generador)
- Admite 4K a un máximo de 60 Hz y escalado
- Diseño de misión crítica para una fiabilidad 24x7
- Incluye el sistema de montaje Planar EasyAxis para una alineación precisa y el perfil más delgado del sector
- Disponible con cristal protector Planar ERO-LCD, extensión de vídeo de fibra y modelos interactivos multitáctiles
Máximo rendimiento visual
Clarity Matrix G3 cuenta con los biseles más estrechos del sector, con anchuras de bisel en mosaico de tan solo 0,88 mm entre pantallas LCD adyacentes, para una solución de video wall con una imagen prácticamente continua. Clarity Matrix G3 ofrece un rendimiento visual sin concesiones, con una calidad de imagen extraordinaria, paneles perfectamente alineados y ultra alta resolución. También incluye el sistema de montaje Planar® EasyAxis™, que proporciona una profundidad de instalación de tan solo 91 mm, la más fina del sector, para una alineación perfecta entre paneles. Clarity Matrix G3 está disponible con Planar ERO-LCD, un frontal de cristal unido ópticamente que proporciona una mayor resistencia y rendimiento óptico para aplicaciones en espacios públicos o aplicaciones táctiles interactivas.
Procesamiento Avanzado de Video Walls
Clarity Matrix G3 lleva el procesamiento de video wall integrado al siguiente nivel con el controlador de vídeo Planar® WallDirector™ externo, convirtiéndose en la primera solución de video wall LCD del mercado que integra el procesamiento de vídeo avanzado directamente en el producto, ofreciendo hasta 9 salidas de 1920x1080 y una capacidad completa de video wall de 3x3 desde un único controlador 1U.
El procesamiento de video wall Planar® Big Picture Plus™ ofrece un procesamiento de video wall más amplio en la pantalla y fuera de ella, y puede escalar las fuentes en todo el video wall o en cualquier sección del mismo, incluyendo múltiples señales 4K a 60Hz.
Con 4K quadview, los usuarios pueden combinar contenidos de un mayor número de fuentes independientes, superponer una imagen más pequeña sobre otra más grande con Picture-in-Picture (PiP) e incorporar hasta cuatro fuentes de imagen únicas dentro de una sola pantalla. Clarity Matrix G3 es compatible con los últimos estándares de conectividad 4K, incluidos HDMI 2.0 y DisplayPort 1.2, lo que ofrece a los clientes flexibilidad a la hora de crear su infraestructura de vídeo.
Sincronización Integrada con Tecnología Genlock
Clarity Matrix G3 también incorpora la tecnología de genlock Planar® WallSync™, lo que lo convierte en el primer video wall sincronizado totalmente integrado del sector. Planar WallSync resuelve los retos de genlock y sincronización del video wall al incorporar una función Smart Genlock que garantiza automáticamente la reproducción de vídeo perfectamente sincronizada sin necesidad de configuración manual. Planar WallSync admite la sincronización tanto con fuentes de vídeo conectadas como con sincronizaciones externas.
Planar WallSync también corrige los efectos comunes de tearing de vídeo que se observan al reproducir vídeos que contienen elementos de contenido vertical con movimiento horizontal o paneo.
Diseñado para operaciones de misión crítica
Clarity Matrix G3 cuenta con un diseño electrónico externo único para una máxima fiabilidad y un tiempo de inactividad mínimo. Con la fuente de alimentación remota Planar Remote Power Supply® (RPS), Clarity Matrix G3 lleva su arquitectura única y su diseño de misión crítica al siguiente nivel. Planar RPS cuenta con fuentes de alimentación redundantes n+1 intercambiables en caliente, circuitos de entrada CA redundantes, carga térmica reducida, así como capacidades de monitorización del estado.
En caso de fallo, el video wall sigue funcionando sin interrupciones. Para los clientes que entregan información altamente sensible, la opción de extensión de vídeo por fibra Clarity® Matrix® ofrece una opción más segura y de mayor distancia para extender las señales de vídeo desde los componentes electrónicos de Clarity Matrix a las pantallas.
Calibración y Gestión de Uniformidad
Los video walls LCD Clarity Matrix vienen calibrados de fábrica para garantizar el máximo nivel de uniformidad visual, nada más sacarlos de la caja. Además, las pantallas Clarity Matrix G3 pueden calibrarse sobre el terreno utilizando la herramienta de calibración opcional Clarity® Matrix® ColorBalance™, que consiste en un sensor foto-óptico y una aplicación de software que se integra perfectamente en el Planar Video Controller.
Clarity® Matrix® G3 Complete™: Sistema de videowall LCD listo para usar
Si crear un videowall LCD le parece demasiado, considere un sistema de videowall Clarity® Matrix® G3 Complete™ preempaquetado. Elimina la complejidad, el coste, el tiempo y la presión de diseñar e instalar un mural de vídeo porque lo hemos empaquetado todo en una solución completa, a un precio muy asequible. Clarity Matrix G3 Complete consta de tres modelos que incluyen 4, 9 o 16 pantallas de videowall Clarity Matrix G3 LX55M en una matriz de 2x2, 3x3 o 4x4; hasta 220" de diagonal en total. Junto con las pantallas de videowall, la solución incluye todos los complementos para un sistema de videowall completo, incluidos cables, embellecedores, soportes y el controlador de vídeo externo Planar® WallDirector™.
Modelos Clarity Matrix G3
|
|
Diagonal |
Anchura de bisel en mosaico
|
Resolución |
Brillo |
|---|---|---|---|---|
| MX55M | 55" / 139 cm | 0,88 mm | 1920x1080 | 700 nits |
| MX55X3 | 55" / 139 cm | 2,6 mm | 1920x1080 | 700 nits |
| LX55M | 55" / 139 cm | 0,88 mm | 1920x1080 | 500 nits |
| LX55X3 | 55" / 139 cm | 2,6 mm | 1920x1080 | 500 nits |
Especificaciones
| Model | Clarity Matrix G3 MX55M | Clarity Matrix G3 LX55M | Clarity Matrix G3 MX55X3 | Clarity Matrix G3 LX55X3 |
|---|---|---|---|---|
| Technology | Commercial-grade LCD | Commercial-grade LCD | Commercial-grade LCD | Commercial-grade LCD |
| Per Panel Dimensions (Including Mount) | 47.6 x 26.8 x 3.5 in | 1210.5 x 681 x 90 mm | 47.6 x 26.8 x 3.5 in | 1210.5 x 681 x 90 mm | 47.7 x 26.8 x 3.6in | 1212 x 683 x 91mm | 47.7 x 26.8 x 3.6in | 1212 x 683 x 91mm |
| Diagonal | 55in | 1397mm | 55in | 1397mm | 55in | 1397mm | 55in | 1397mm |
| Native Resolution Panels | 1920 x 1080 | 1920 x 1080 | 1920 x 1080 | 1920 x 1080 |
| Aspect Ratio | 16:9 | 16:9 | 16:9 | 16:9 |
| Tiled Bezel Width | 0.88 mm | .04 in | 0.88 mm | .04 in | 2.6mm | 2.6mm |
| Thermal Expansion Gap Required | 0.4 mm | .02 in | 0.4 mm | .02 in | 0.4 mm | .02 in | 0.4 mm | .02 in |
| Power Consumption (max/display) | 235W | 235W | 215W | 160W |
| Power Supply Voltage | 100-230V AC ± 10%, 50 to 60 Hz | 100-230V AC ± 10%, 50 to 60 Hz | 100-230V AC ± 10%, 50 to 60 Hz | 100-230V AC ± 10%, 50 to 60 Hz |
| Power Status | Diagnostics LEDs, health monitoring and alerts | Diagnostics LEDs, health monitoring and alerts | Diagnostics LEDs, health monitoring and alerts | Diagnostics LEDs, health monitoring and alerts |
| Per Panel Weight (Including Mount) | 47 lbs | 21.1 kg (Landscape) 49 lbs | 22.4 kg (Portrait) | 47 lbs | 21.1 kg (Landscape) 49 lbs | 22.4 kg (Portrait) | 51.5lb | 23.4kg (Landscape) 54.4lb | 24.3kg (Portrait) | 51.5lb | 23.4kg (Landscape) 54.4lb | 24.3kg (Portrait) |
| Shipping Weight | 106 lbs | 48.1 kg (single pack) / 170 lbs | 77.1 kg (dual pack) | 106 lbs | 48.1 kg (single pack) / 170 lbs | 77.1 kg (dual pack) | 46lbs | 48.1kg (single pack) / 157lbs | 71.3kg (dual pack) | 106lbs | 48.1kg (single pack) / 157lbs | 71.3kg (dual pack) |
| Mounted Depth | 3.6in | 91.44mm (wall to front of display) | 3.6in | 91.44mm (wall to front of display) | 3.6in | 91.44mm (wall to front of display) | 3.6in | 91.44mm (wall to front of display) |
| Brightness (typ) | 700 cd/m² or nits | 500 cd/m² or nits | 700 cd/m² or nits | 500 cd/m² or nits |
| Contrast Ratio | 1400:1 | 1100:1 | 1400:1 | 1100:1 |
| Contrast Ratio - Dynamic | 10000:1 | 10000:1 | 30000:1 | 30000:1 |
| Response Time (typ) | 8 ms | 8 ms | 8 ms | 8 ms |
| Full viewing angle | 178° | 178° | 178° | 178° |
| Video Inputs (Controller) | 4x HDMI 2.0 (w/ HDCP 2.2), 1x DisplayPort 1.2 | 4x HDMI 2.0 (w/ HDCP 2.2), 1x DisplayPort 1.2 | 4x HDMI 2.0 (w/ HDCP 2.2), 1x DisplayPort 1.2 | 4x HDMI 2.0 (w/ HDCP 2.2), 1x DisplayPort 1.2 |
| Video Outputs (Controller) | 9-Output Controller: 9x RJ45 8P8C, 1x DisplayPort 1.2 | 4-Output Controller: 4x RJ45 8P8C, 1x DisplayPort 1.2 | 9-Output Controller: 9x RJ45 8P8C, 1x DisplayPort 1.2 | 4-Output Controller: 4x RJ45 8P8C, 1x DisplayPort 1.2 | 9-Output Controller: 9x RJ45 8P8C, 1x DisplayPort 1.2 | 4-Output Controller: 4x RJ45 8P8C, 1x DisplayPort 1.2 | 9-Output Controller: 9x RJ45 8P8C, 1x DisplayPort 1.2 | 4-Output Controller: 4x RJ45 8P8C, 1x DisplayPort 1.2 |
| Video Extension built-in | 200ft | 60m over STP CAT6 | 200ft | 60m over STP CAT6 | 200ft | 60m over STP CAT6 | 200ft | 60m over STP CAT6 |
| Control | IR Remote Control, RS-232, USB, Network, Leyard WallDirector Software | IR Remote Control, RS-232, USB, Network, Leyard WallDirector Software | IR Remote Control, RS-232, USB, Network, Leyard WallDirector Software | IR Remote Control, RS-232, USB, Network, Leyard WallDirector Software |
| Sync | Mini BNC In/Out | Mini BNC In/Out | Mini BNC In/Out | Mini BNC In/Out |
| Backlight Control | Individual and wall control | Individual and wall control | Individual and wall control | Individual and wall control |
| Backlight Sensing and Reporting | At display level | At display level | At display level | At display level |
| Display module position sensing | Auto-sensing integrated | Auto-sensing integrated | Auto-sensing integrated | Auto-sensing integrated |
| Backlight Life (1/2 brightness) | 50,000 Hrs | 50,000 Hrs | 50,000 Hrs | 50,000 Hrs |
| Power Supply | Offboard | Redundant Optional | Hot Swap | Offboard | Redundant Optional | Hot Swap | Offboard | Redundant Optional | Hot Swap | Offboard | Redundant Optional | Hot Swap |
| Wall Mount | Planar® EasyAxis™ Mounting System | VESA Mount (optional) | Planar® EasyAxis™ Mounting System | VESA Mount (optional) | Planar® EasyAxis™ Mounting System | VESA Mount (optional) | Planar® EasyAxis™ Mounting System | VESA Mount (optional) |
| Acoustic Noise | LCD: <30dBA (fanless), VC: 45dBA, RPS: <40dBA @ 25°C (77°F) | LCD: <30dBA (fanless), VC: 45dBA, RPS: <40dBA @ 25°C (77°F) | LCD: <30dBA (fanless), VC: 45dBA, RPS: <40dBA @ 25°C (77°F) | LCD: <30dBA (fanless), VC: 45dBA, RPS: <40dBA @ 25°C (77°F) |
| Heat Load (max/display) | 802 BTU/hr | 802 BTU/hr | 734 BTU/hr | 546 BTU/hr |
| Operating Temperature/Humidity (degrees F/C, relative humidity) | 5° to 40° C / 20-90% RH | 41° to 104° F / 20-90% RH | 5° to 40° C / 20-90% RH | 41° to 104° F / 20-90% RH | 5° to 40° C / 20-90% RH | 41° to 104° F / 20-90% RH | 5° to 40° C / 20-90% RH | 41° to 104° F / 20-90% RH |
| Orientation | Landscape or Portrait | Landscape or Portrait | Landscape or Portrait | Landscape or Portrait |
| Safety regulations | Complies with EN62368-1, FCC Class A, CISPR22/85, CE, EU RoHS | Complies with EN62368-1, FCC Class A, CISPR22/85, CE, EU RoHS | Complies with EN62368-1, FCC Class A, CISPR22/85, CE, EU RoHS | Complies with EN62368-1, FCC Class A, CISPR22/85, CE, EU RoHS |
| Cat6 Cables and Connectors | Cat6a STP (shield twisted pair) cables and connectors are required. | Cat6a STP (shield twisted pair) cables and connectors are required. | Cat6a STP (shield twisted pair) cables and connectors are required. | Cat6a STP (shield twisted pair) cables and connectors are required. |
| Touch Technology | Clarity Matrix MultiTouch (optional) | Clarity Matrix MultiTouch (optional) | Clarity Matrix MultiTouch (optional) | Clarity Matrix MultiTouch (optional) |
| Protection | Planar® ERO-LCD™ (Extended Ruggedness and Optics™) Technology (optional) | Planar® ERO-LCD™ (Extended Ruggedness and Optics™) Technology (optional) | Planar® ERO-LCD™ (Extended Ruggedness and Optics™) Technology (optional) | Planar® ERO-LCD™ (Extended Ruggedness and Optics™) Technology (optional) |
| Fiber Video Extension Module Option | 1 RU rack mount module drives up to 4 displays | 1 RU rack mount module drives up to 4 displays | 1 RU rack mount module drives up to 4 displays | 1 RU rack mount module drives up to 4 displays |
| Fiber Video Extension Module Outputs | 10G Duplex LC SFP+ single mode transceivers supporting distances up to 10km (32.8kft) (Single mode transceivers supporting 2km (6500ft) included) from video wall. Compatible with multi mode transceivers supporting up to 300m (980ft) from the wall. (multi mode transceivers not provided) | 10G Duplex LC SFP+ single mode transceivers supporting distances up to 10km (32.8kft) (Single mode transceivers supporting 2km (6500ft) included) from video wall. Compatible with multi mode transceivers supporting up to 300m (980ft) from the wall. (multi mode transceivers not provided) | 10G Duplex LC SFP+ single mode transceivers supporting distances up to 10km (32.8kft) (Single mode transceivers supporting 2km (6500ft) included) from video wall. Compatible with multi mode transceivers supporting up to 300m (980ft) from the wall. (multi mode transceivers not provided) | 10G Duplex LC SFP+ single mode transceivers supporting distances up to 10km (32.8kft) (Single mode transceivers supporting 2km (6500ft) included) from video wall. Compatible with multi mode transceivers supporting up to 300m (980ft) from the wall. (multi mode transceivers not provided) |
Opciones de Productos Clarity Matrix G3
Clarity Matrix G3 Complete

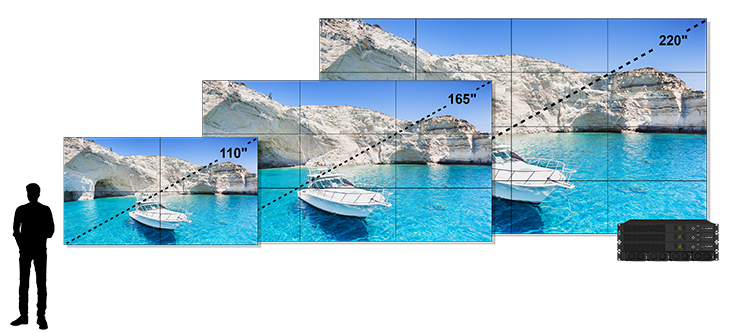

4, 9 o 16 pantallas de videowall Clarity Matrix G3 LX55M en una matriz de 2x2, 3x3 o 4x4; hasta 220" de diagonal en total. Preempaquetado para reducir el tiempo, la complejidad y el coste de diseño e instalación de un videowall LCD.
Clarity Matrix MultiTouch
55" con resolución de 1920x1080, 500-700 nits de brillo, anchuras de bisel dentre 0,88 mm y 1,8 mm y hasta 32 puntos táctiles
