Leyard TVF Serie
Indoor LED-Videowand mit Front-Wartungsmöglichkeit
Stapelbare LED-Videowände mit Frontzugang
Die Leyard TVF Serie ist eine Familie von Fine Pitch LED Videowand-Displays, die in 0,9, 1,2, 1,5 und 1,8 Millimeter Pixelabstand erhältlich sind. Die Leyard TVF Serie gibt Multifunktionalität und schneller Installation eine neue Bedeutung. Sie ist von vorne zu warten und bietet ein kreatives, stapelbares Design, das die Verkabelung von Cabinet zu Cabinet eliminiert und die Komplexität der Installation und der vertikalen Ausrichtung reduziert.
- Erhältlich in den Pixelabständen 0,9, 1,2, 1,5 und 1,8 mm
- Stapelbares Design mit kabelloser Strom- und Signalverbindung
- Leichtes 27"-Gehäuse mit schlankem Gehäuseprofil unter 75mm
- Servicefreundlich dank frontseitiger Installation und Wartung
- Dank 16:9-Seitenverhältnis ideal für Full HD- und 4K-Auflösungen
- Made in Europe
- Lebenslange Garantie im Rahmen unserer Leyard Europe EverCare Limited Lifetime Warranty
Reduzierter Platzbedarf mit Front-Wartungsmöglichkeit

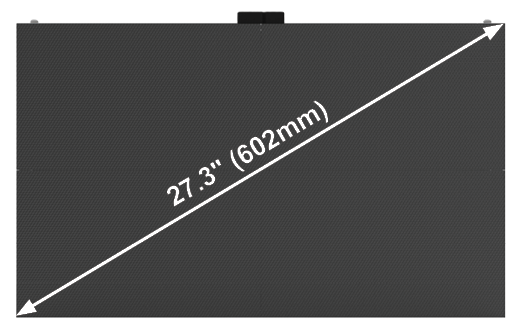

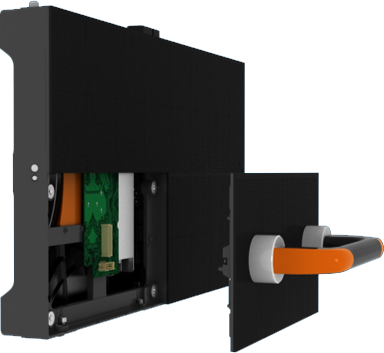

Die 27"-Cabintes der Leyard TVF-Serie sind von vorne zu installieren und zu warten. Mit einer Bautiefe von weniger als 75mm ist der Platzbedarf für die Videowand im Vergleich zu anderen LED-Videowandlösungen drastisch reduziert, wodurch die Einsatzgebiete der TVF Serie nochmals erweitert werden.
Stapelbares Design für kabellose Installation
Der Aufbau perfekter LED-Videowände wird durch das stapelbare, kabellose Design der Leyard TVF Serie deutlich erleichtert. Die Leyard TVF Serie benötigt keine Verkabelung der Cabinets untereinander, da die Verbindungen für Signal und Strom dank integrierter Verbindungen beim Zusammenbau automatisch hergestellt werden. Dadurch ist auch kein weiterer Platz oder Verblendungen notwendig, um die bei anderen Videowandlösungen oftmals unschönen Verkabelungen zu verbergen.

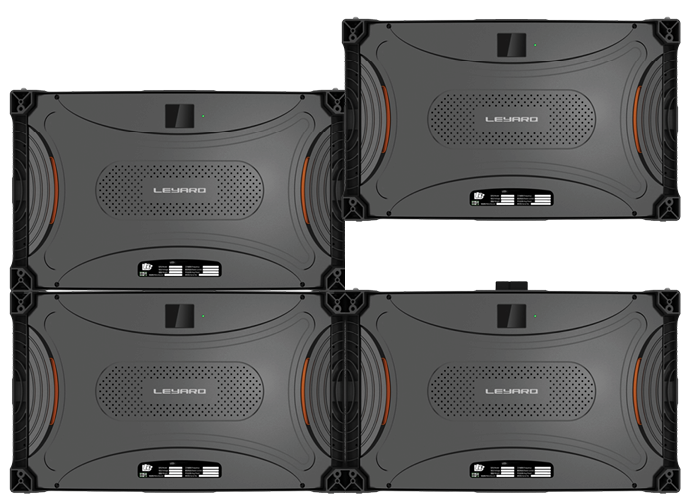

Wie Bauklötze werden die Videowände der Leyard TVF-Serie zusammengebaut, um integrierter Strom- und Signalanschlüsse von Cabinet zu Cabinet durch vertikales Stapeln zu verbinden. Bei der vertikalen Ausrichtung helfen Verbindungspunkte und zwei Ausrichtungsstifte, die sich an jedem Cabinet befinden, um eine homogene Videowandfläche zu realisieren und die Installationszeit zu reduzieren.
16:9 Bildseitenverhältnis für beliebte Auflösungen
Die Leyard TVF-Serie verfügt über ein 16:9-Seitenverhältnis, das es ermöglicht, mit jedem Pixelabstand gängige Auflösungen einschließlich Full HD und 4K exakt zu erreichen. Natürlich können die LED-Displays der TVF Serie auch in jeder anderen Videowandkonfiguration aufgebaut werden, um die unterschiedlichsten Anwendungsanforderungen zu erfüllen.
Zusätzlicher Schutz mit verbesserter visueller Performance
Leyard ERO-LED™ ist eine proprietäre Schutzbeschichtung, die exklusiv auf die unsere besten Leyard LED-Display-Produkte aufgetragen wird, um Schutz und Haltbarkeit in stark frequentierten Umgebungen zu einem vernünftigen Preis zu ermöglichen. Leyard ERO-LED erschließt neue Anwendungen für Fine-Pitch-LED-Displays und verbessert die visuelle Leistung einer LED-Videowand mit deutlich erhöhtem Kontrast bei hellem Umgebungslicht.
Optional mit Touch-Oberfläche
Wenn Touch-Fähigkeit benötigt wird, können die Videowand-Displays der Leyard TVF-Serie für Interaktivität mit einem kundenspezifischen IR-Touch-System mit 32 simultanen Touch-Punkten und Leyard ERO-LED optimiert werden. Während LCD-Touch-Displays oft auf das 16:9-Format beschränkt sind, lassen sich mit unserer kundenspezifische Touch-Lösung für LED-Videowände eine Vielfalt an Größen und Formen von realiseren.
Leyard TVF Complete: All-in LED-Wand-Pakete
Wenn Ihnen die Konfiguration einer Videowand zu komplex erscheint, sollten eine unserer vorkonfigurieten Leyard TVF Complete Pakete Betracht ziehen. Diese Komplettlösungen bieten wir ihnen nicht nur zu einem attraktiven Paketpreis, sie ersparen ihnen zudem die Komplexität, die Kosten, die Zeit und den Druck, eine Videowand zu entwerfen und zu installieren. Wählen Sie einfach die Full HD- oder 4K-LED-Videowandgröße, die am besten zur Raumumgebung und Anwendung passt, und Sie erhalten die idealen LED-Display-Cabinets, Kabel, Ersatzmodule, Wandhalterungen, Verkleidung und Videocontroller - alles inklusive. Erhältlich in Digonalen von 109". 137", 164", 198" und 219".
Spezifikationen
| Modell | TVF0.9 | TVF1.2 | TVF1.5 | TVF1.8 |
|---|---|---|---|---|
| Pixel Pitch | 0.945mm | 1.26mm | 1.575mm | 1.89mm |
| LED-Typ | Commercial grade 3-in-1 Black SMD | Commercial grade 3-in-1 Black SMD | Commercial grade 3-in-1 Black SMD | Commercial grade 3-in-1 Black SMD |
| Cabinet-Auflösung | 640 x 360 | 480 x 270 | 384 x 216 | 320 x 180 |
| LEDs per Cabinet | 230,400 | 129,600 | 82944 | 57600 |
| Pixeldichte | 1,119,789/m² | 104,032/ft² | 629,882/m² | 58,518/ft² | 403,124/m² | 37,451/ft² | 279,947/m² | 26,008/ft² |
| Cabinet-Größe (B x H x T) | 604.8 × 340.2 × 72.5mm | 23.81 x 13.39 x 2.85in | 604.8 × 340.2 × 72.5mm | 23.81 x 13.39 x 2.85in | 604.8 × 340.2 × 72.5mm | 23.81 x 13.39 x 2.85in | 604.8 × 340.2 × 72.5mm | 23.81 x 13.39 x 2.85in |
| Ebenheit | ≤0.5mm | ≤0.5mm | ≤0.5mm | ≤0.5mm |
| Cabinet-Diagonale | 693.9mm | 27.32in | 693.9mm | 27.32in | 693.9mm | 27.32in | 693.9mm | 27.32in |
| Cabinet-Fläche | 0.2058/m² | 2.211/sq ft | 0.2058/m² | 2.211/sq ft | 0.2058/m² | 2.211/sq ft | 0.2058/m² | 2.211/sq ft |
| Module/Cabinet (B x H) | 2 x 2 | 2 x 2 | 2 x 2 | 2 x 2 |
| Modul-Auflösung | 320 x 180 | 240 x 135 | 192 x 108 | 160 x 90 |
| LEDs per Module | 57,600 | 32,400 | 20,736 | 14,400 |
| Modulgröße (B x H) | 302.4 × 170.1mm | 11.9 x 6.7in | 302.4 × 170.1mm | 11.9 x 6.7in | 302.4 × 170.1mm | 11.9 x 6.7in | 302.4 × 170.1mm | 11.9 x 6.7in |
| Leistungsaufnahme, max. (Watt) | Single PSU: 150 | Red PSU: 159 | Single PSU: 130 | Red PSU: 159 | Single PSU: 130 | Red PSU: 159 | Single PSU: 130 | Red PSU: 159 |
| Leistungsaufnahme, typ. (Watt) | 50/Cabinet | 243/m² | 43/Cabinet | 209/m² | 43/Cabinet | 209/m² | 43/Cabinet | 209/m² |
| Eingangsspannung | 100~240V AC, 50/60Hz | 100~240V AC, 50/60Hz | 100~240V AC, 50/60Hz | 100~240V AC, 50/60Hz |
| Gewicht per Cabinet | Single PSU: 6.94 | Red PSU: 7.76 | Single PSU: 6.94 | Red PSU: 7.76 | Single PSU: 6.94 | Red PSU: 7.76 | Single PSU: 6.94 | Red PSU: 7.76 |
| Gewicht per m² | Single PSU: 33,73 | Red PSU: 37,72 | Single PSU: 33,73 | Red PSU: 37,72 | Single PSU: 33,73 | Red PSU: 37,72 | Single PSU: 33,73 | Red PSU: 37,72 |
| Helligkeit, max., kalibriert (cd/m²) | Single PSU: 600 | Red PSU: 800 | Single PSU: 600 | Red PSU: 800 | Single PSU: 600 | Red PSU: 800 | Single PSU: 600 | Red PSU: 800 |
| Kontrast | 7000:1 | 7000:1 | 7000:1 | 7000:1 |
| Ausleuchtung | ≥97% | ≥97% | ≥97% | ≥97% |
| Farbuniformität | ≥97% | ≥97% | ≥97% | ≥97% |
| LED Refresh Rate | 3000 | 3000 | 3000 | 3000 |
| Farbtemperatur, einstellbar (k) | 3000 - 10000 | 3000 - 10000 | 3000 - 10000 | 3000 - 10000 |
| Betrachtungswinkel, Horizontal | 160° | 160° | 160° | 160° |
| Betrachtungswinkel, Vertikal | 140° | 140° | 140° | 140° |
| Videoeingänge | 1x DVI, 1x HDMI, HDCP Compliant | 1x DVI, 1x HDMI, HDCP Compliant | 1x DVI, 1x HDMI, HDCP Compliant | 1x DVI, 1x HDMI, HDCP Compliant |
| Max. Auflösung Videoeingang | 1920 x 1200 @ 60Hz (per Controller) | 1920 x 1200 @ 60Hz (per Controller) | 1920 x 1200 @ 60Hz (per Controller) | 1920 x 1200 @ 60Hz (per Controller) |
| Frame Rate | 50, 60Hz | 50, 60Hz | 50, 60Hz | 50, 60Hz |
| Bedienung | USB | USB | USB | USB |
| Graustufen-Processing | 16-bit | 16-bit | 16-bit | 16-bit |
| Servicezugangs | Vorder-/Rückseite | Vorder-/Rückseite | Vorder-/Rückseite | Vorder-/Rückseite |
| Betriebszeit (Stunden/Tage) | 24/7 | 24/7 | 24/7 | 24/7 |
| LED Lebensdauer, typ. | 100000hrs | 100000hrs | 100000hrs | 100000hrs |
| Installationsumgebung | Innenbereich | Innenbereich | Innenbereich | Innenbereich |
| Power Supply | Single | Redundant | Single | Redundant | Single | Redundant | Single | Redundant |
| Lagerungsbedigungen | -20° - 60° C | 10 - 85% RH (nicht kondesierend) | -20° - 60° C | 10 - 85% RH (nicht kondesierend) | -20° - 60° C | 10 - 85% RH (nicht kondesierend) | -20° - 60° C | 10 - 85% RH (nicht kondesierend) |
| Betriebsbedigungen | -10° - 40° C | 10 - 80% RH (nicht kondesierend) | -10° - 40° C | 10 - 80% RH (nicht kondesierend) | -10° - 40° C | 10 - 80% RH (nicht kondesierend) | -10° - 40° C | 10 - 80% RH (nicht kondesierend) |
